Diagramme de déploiement
  • Objectifs:

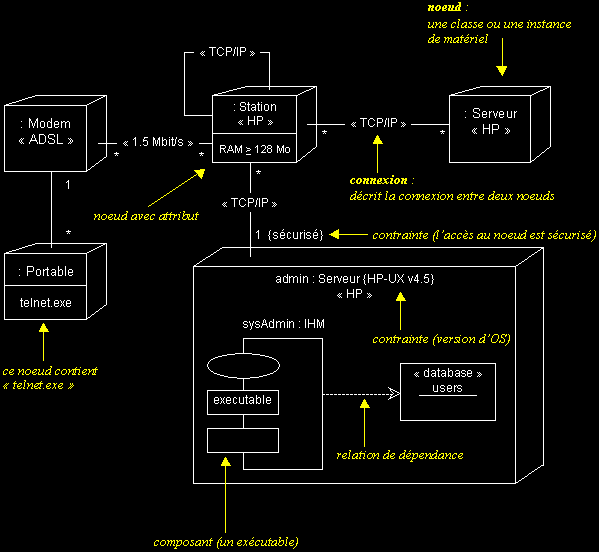

    • Ce diagramme montre la disposition physique des matériels qui composent le système et la répartition des composants sur ces matériels à l'exécution.
    • Les ressources matérielles sont représentées sous forme de noeuds.
    • Les noeuds sont connectés entre eux, via un support de communication.
    • Il peut montrer des instances de noeuds (un matériel précis), ou des classes de noeuds
