Diagramme d'objets
  • Objectif:
    • Ce type de diagramme UML montre des objets (instances de classes dans un état particulier) et des liens (relations sémantiques) entre ces objets à un moment donné.
    • Ce diagramme doit représenter un ensemble d'instances des entités rencontrées dans un diagramme de classe. En d'autres termes, il exprime la partie statique d'une interaction qui comprend les objets qui collaborent mais sans aucun des messages qui circulent entre eux.
  • Éléments de base:

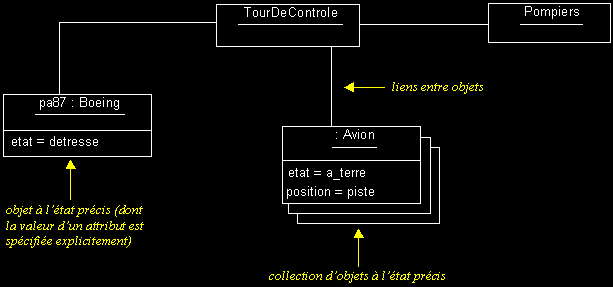

Exemple de diagramme d'objets pour un système de communication entre la tour de contrôle et les avions
