Diagramme de cas d'utilisation (use cases)

  • Objectifs:
    • Ce type de diagramme doit représenter le modèle conceptuel. En d'autres termes, un coup d'oeil à ce diagramme devrait permettre une meilleure compréhension du système.
    • Il sert également à présenter les interfaces entre tous les acteurs du système.
    • Le diagramme de cas d'utilisation vient préciser les utilisateurs (acteurs), les besoins de l'utilisateur et les objectifs du système que l'on modélise. En réponse à l'action d'un acteur, le système fournit un service qui correspond à son besoin.
    • Ce type de diagramme cherche à clarifier, filtrer et organiser les besoins.
  • Éléments de base:
    • Acteurs: entité externe qui agit sur le système (opérateur, autre système...)
    • Use case : ensemble d'actions réalisées par le système, en réponse à une action d'un acteur



Exemple de diagramme d'utilisation pour un système de distributeur d'argent

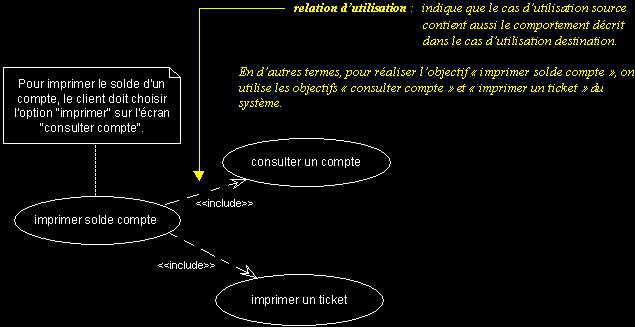

Relation d'utilisation

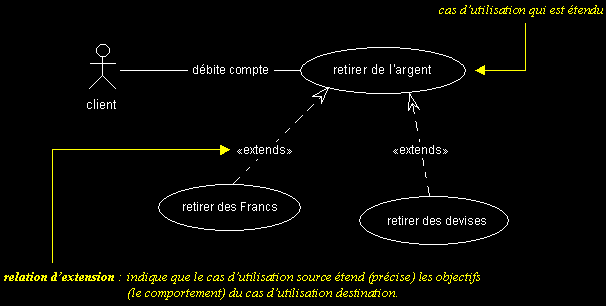

Relation d'extension
