Explorer



Cette région de la fenêtre des ressources contient plusieurs onglets qui permettent de visionner le projet de différentes façons. Également, nous pouvons avoir accès à des fichiers comme des modules, et d'autres informations sur l'installation de TogetherJ.

Nous pouvons:

  • visionner la structure logique et physique du projet
  • naviger dans le projet et dans le système
  • regarder les ressources du projet comme les fichiers sources, les classes, les membres, les diagrammes, les modules
  • ouvrir les diagrammes et les fichiers pour les éditer
  • visionner et exécuter les modules du système TogetherJ et les autres modules, incluant ceux que l'on peut développer



Onglet Répertoire

  • L'onglet Répertoire présente une vue physique du contenu du système et permet de naviguer dans et hors de la structure physique du projet
  • Nous pouvons trouver et ouvrir des fichiers de type texte indépendamment du projet courant, ou lorsqu'aucun projet n'est ouvert
  • Nous pouvons naviguer et ouvrir un fichier de projet

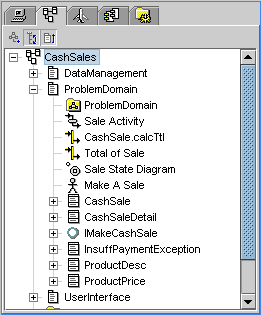

Onglet des modèles

  • L'onglet des modèles affiche une vue logique des éléments du projet
  • Cet onglet nous montre également les packages compris dans notre projet
  • Il permet également de naviguer logiquement à travers les packages, les diagrammes

Vue d'ensemble

  • Cet onglet permet de naviguer visuellement le diagramme en sélectionnant le diagramme correspondant
  • Il affiche une vue d'ensemble du diagramme et la région ombrée représente la partie visible du diagramme
  • Pour bouger dans le diagramme, il suffit de glisser la partie ombrée vers la région que l'on veut visualiser
  • Pour ajuster le focus, agrandir l'ombre en sélectionnant le coin inférieur droit et en l'ajustant.

Il existe deux autres onglets moins important pour l'instant mais qui valent la peine d'être mentionnés:

  • Modules
  • Composantes
