Solution exo #2, Partie C
L'exercice est décrit dans le livre de Tanenbaum, section 2.1.2
Question 2: Nous désirons transmettre la lettre b à travers un canal de transmission:
Le code ASCII de la lettre b, codée sur un octet, est: 01100010 (b c'est 98
dans le codage ascii. Il suffit de convertir 98 en binaire)
Les coéfficients de Fourier sont comme suit:
- an =
(1/Pi*n)[cos(Pi*n/4)-cos(3*Pi*n/4)+cos(6*Pi*n/4)-cos(7*Pi*n/4)]
- bn =
(1/Pi*n)[sin(3*Pi*n/4)-sin(Pi*n/4)+sin(7*Pi*n/4)-sin(6*Pi*n/4)]
- c = 3/4

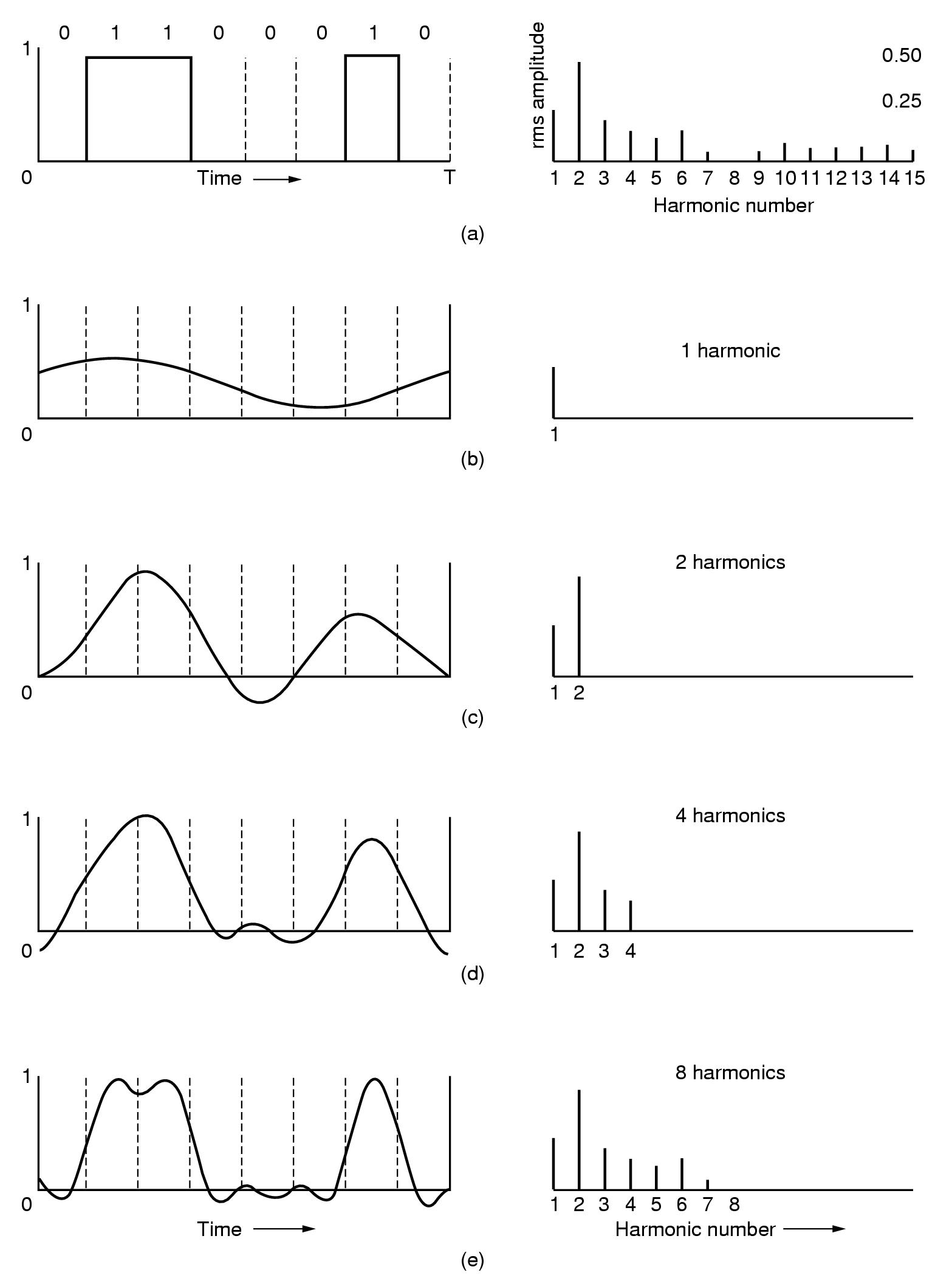

Pour obtenir la représentation graphique, nous devons calculer la racine
carrée de (an2 + bn2). La figure
2-1(a), montre les résultats obtenus en variant la valeur de n de 1 à 15.
Des explications sur les cas où seulement quelques harmoniques du signal sont transmises, sont
données dans le livre de Tanenbaum à la même section.
|
