Exercices Sonogramme

Un sonogramme est une représentation temps-fréquence d'un signal sonore, calculée en général grâce à une transformée de Fourier, avec le temps en abscisse et la fréquence en ordonnée. L'objet de cette page est de proposer un sonogramme interactif, où l'utilisateur voit défiler à l'écran la représentation du son. Le signal utilisé est celui de l'entrée microphone de la carte son. Pour lancer le traitement, appuyer 1 ou 2 fois sur le bouton "Microphone". Les traitements utilisés sont les suivants :
  • Échantillonnage à 8 kHz sur 16bits mono (fréquence de Shannon = 4 kHz)
  • Filtrage passe-haut de préaccentuation
  • Fenêtre de Hamming (recouvrement de taux 2)
  • FFT 256 points , dont on prend la moitié inférieure
  • Logarithme complexe, dont on prend la partie réelle pour obtenir le logarithme du module
  • Affichage de 256 tranches temporelles
  • Module représenté par variation de la couleur

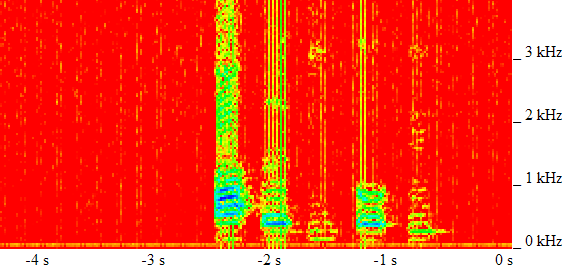

Voici un sonogramme de la séquence de voyelles " a e i o u "

a e i o u
