Exercice Spectrogram


Note : l'applet calcule et affiche le spectre de signaux échantillonnés à 8000 Hz.
Par conséquence, afin de respecter le théorème de Shannon, la majorité des sons qui y sont présentés sont filtrés par un passe-bas 0-4000 Hz.
Pour cette raison, les sons ayant un spectre étalé vers les hautes fréquences ne peuvent pas être analysés correctement.
Tel est le cas du chant du troglodyte qui a essentiellement un spectre dans les hautes fréquences.
Afin d'entendre les conséquences d'un échantillonnage désastreux, le chant du troglodyte est néanmoins présent dans l'applet.

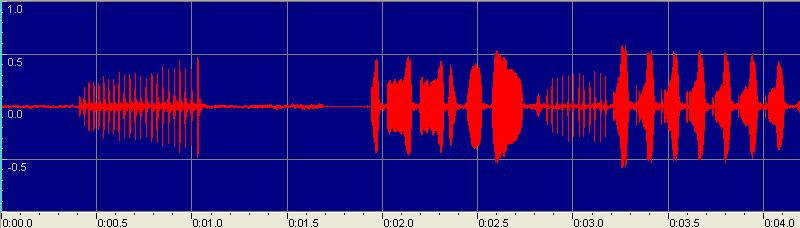

1- Chant de troglodyte
Bande passante 0-20 kHz, Echantillonnage à 40 kHz
Ecouter

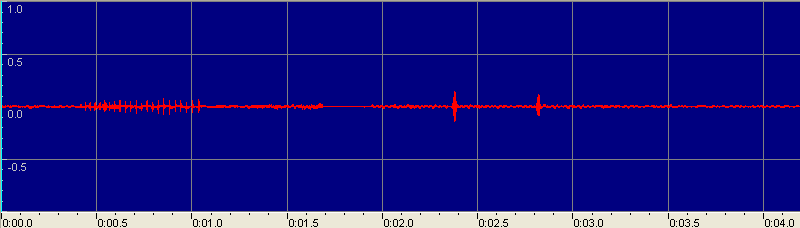

2- Le chant de troglodyte n°1, filtré par un passe-bas 0-4 kHz. Il ne reste presque plus rien!
Ce qui prouve que le signal n°1 est essentiellement composé de fréquences supérieures à 4 kHz.

Ecouter

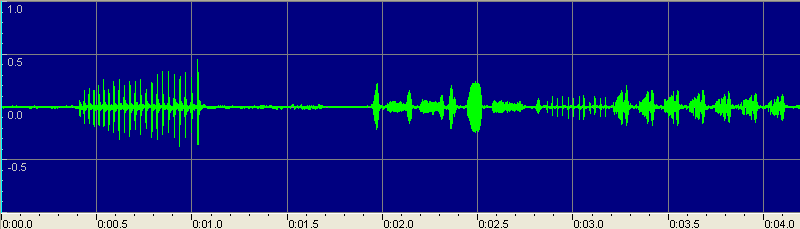

3- Chant de troglodyte n° 1, non filtré (BP : 0 à 20 kHz) et échantillonné à 8 kHz
Ecouter
Observer le spectre résultant avec l'applet (nom : trogloHS) ; l'essentiel du signal qui était dans la BP : 4 à 20 kHz est ramené dans la BP : 0 à 4 kHz.
Le son est inutilisable.
