Diagramme d'activités
  • Objectifs:
    • UML permet de représenter graphiquement le comportement d'une méthode ou le déroulement d'un cas d'utilisation, à l'aide de diagrammes d'activités (une variante des diagrammes d'états-transitions).
    • Ce type de diagramme doit décrire les actions et leurs résultats (implantation d'une opération).
    • Il s'agit d'une variante aux diagrammes d'états-transitions où dans ce cas les états sont des actions.
  • Éléments de base:
    • Activité: exécution d'un mécanisme, un déroulement d'étapes séquentielles.
      • Le passage d'une activité vers une autre est matérialisé par une transition.
      • Les transitions sont déclenchées par la fin d'une activité et provoquent le début immédiat d'une autre (elles sont automatiques).
      • En théorie, tous les mécanismes dynamiques pourraient être décrits par un diagramme d'activités, mais seuls les mécanismes complexes ou intéressants méritent d'être représentés.
    • Transitions: représentées par des arcs
      • Elles sont automatiques. Il n'y a donc pas d'événement déclencheur.



Notation graphique d'activités et de transition



Exemple de diagramme d'activités conditionnelles

Pour représenter des transitions conditionnelles, utilisez des gardes (expressions booléennes exprimées en langage naturel).



Synchronisation des transitions

  • Il est possible de synchroniser les transitions à l'aide des "barres de synchronisation"
  • Une barre de synchronisation permet d'ouvrir et de fermer des branches parallèles au sein d'un flot d'exécution.
    • Les transitions qui partent d'une barre de synchronisation ont lieu en même temps
    • On ne franchit une barre de synchronisation qu'après réalisation de toutes les transitions qui s'y rattachent

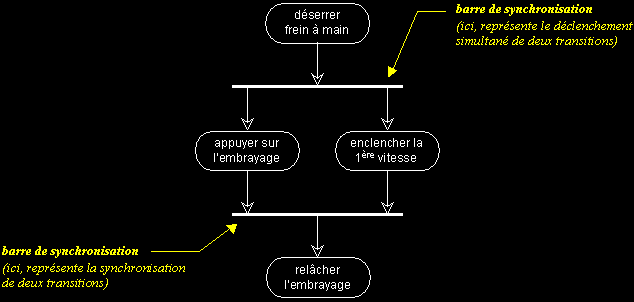

Exemple d'utilisation de barre de synchronisation



Couloir d'activités

  • Afin d'organiser un diagramme d'activités selon les différents responsables des actions représentées, il est possible de définir des "couloirs d'activités"
  • Il est même possible d'identifier les objets principaux, qui sont manipulés d'activités en activités et de visualiser leur changement d'état

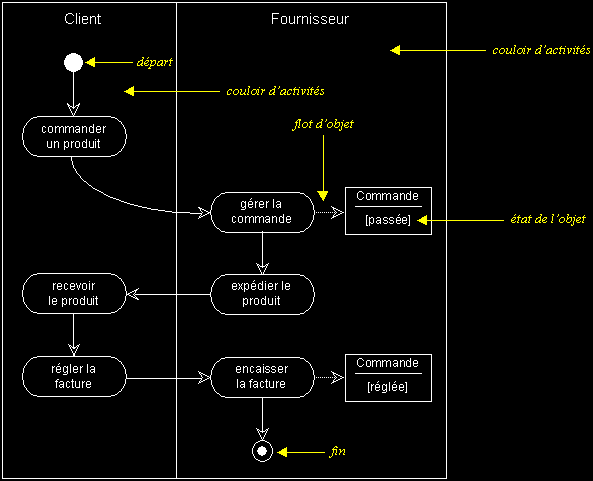

Exemple de diagramme d'activités en utilisant les couloirs d'activités
