Créer des diagrammes dans un projet

Cette section explique comment créer de nouveaux diagrammes, comment les cloner ou renommer les diagrammes existants.

N'oublier pas qu'un projet doit être créé ou ouvert afin de créer un diagramme.

Quand vous débutez un nouveau projet ou ajouter de nouveaux diagrammes au projet existant, vous pouvez créer les diagrammes UML en utilisant soit:

En utilisant le menu principal

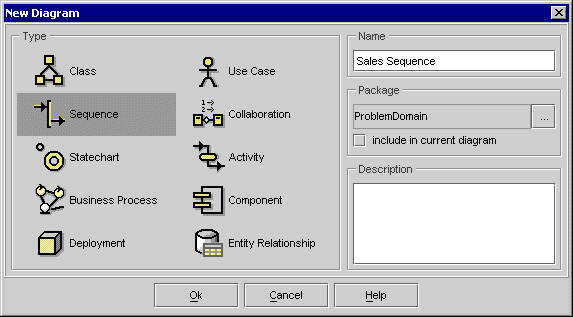

Vous pouvez utilisez dans le menu de commande FILE | NEW DIAGRAM pour créer un nouveau diagramme dans le projet.

  1. Cliquer sur l'icône du type de diagramme que vous voulez créer
  2. Entrer un nom pour le diagramme et optionnellement une description
  3. Choisir la destination pour le fichier du nouveau diagramme. Par défault c'est le package sélectionné par l'Explorer



En utilisant le menu de contexte

Quand un package est sélectionné dans l'onglet de l'Explorer, vous pouvez utiliser la commande NEW | DIAGRAM dans le menu de contexte pour afficher la boîte de dialogue ci-dessus. Suivre les mêmes étapes décrites ci-haut.

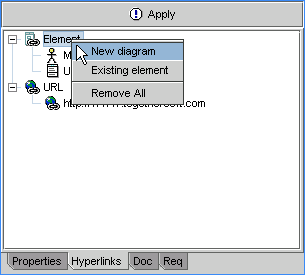

En utilisant les fonctionnalités des hyperliens

Ces fonctionnalités permettent de créer un nouveaux diagrammes qui sont automatiquement lié à un autre diagramme ou un autre élément.



Cloner les diagrammes

La commande Clone du menu de contexte d'un diagramme existant dans l'onglet Model de l'Explorer permet de rapidement créer un nouveau diagramme avec le même contenu qu'un diagramme existant. Le nouveau diagramme sera créé avec un nom unique dans le même package que l'initial. Il suffit par la suite de lui donner un autre nom tel que mentionné à la prochaine rubrique.

Renommer les diagrammes

Pour renommer un projet existant:

  1. Ouvrir le projet pour l'édition
  2. Cliquer dans le fond de l'écran pour avoir les propriétés de l'Inspector
  3. Modifier la propriété Name dans celui-ci
