Fenêtre principale

La fenêtre principale nous donne une vue d'ensemble de notre travail. Il permet d'avoir une vue d'ensemble ainsi que d'avoir un accès centralisé sur notre travail. Nous pouvons ouvrir de multiples diagrammes ou fichiers et travailler sur ceux-ci à partir de la même fenêtre. Chaque diagramme ou fichier s'ouvrira dans la bon onglet et cela dans chaque section.

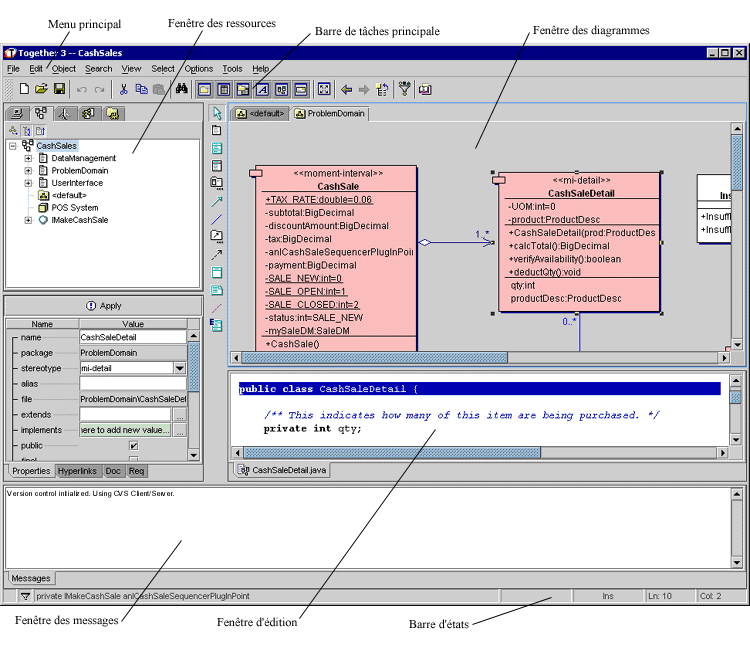

Visualisation de la fenêtre principale

La fenêtre principale est composée de quatre sous-fenêtres importantes:

  1. Fenêtre des ressources
    • permet de naviguer dans le système et dans le projet
    • facilite l'accès aux modules de plug-ins et des composantes réutilisables
    • permet d'afficher les Inspectors de propriétés, les hyperliens et le code source des commentaires
    • la fenêtre contient l'Explorer et l'Inspector
  1. Fenêtre des diagrammes
    • permet de dessiner les diagrammes
  1. Fenêtre d'édition
    • permet de visionner et d'éditer le code source des éléments des diagrammes, le code source des modules et les fichiers textes
    • les paramètres et les options de cette fenêtre peuvent être faites dans la page Text Editor du Options dialog
  1. Fenêtre des messages:
    • affiche les messages du système
    • les erreurs non-critiques y sont afficher au lieu d'interrompre le travail avec des fenêtres de messages (pop-ups)
    • cette fenêtre est cachée par défaut
    • utiliser le menu de raccourcis afin de:
      • sauvegarder ou copier ces messages,
      • naviguer au lieu de l'erreur décrit par un message de ligne
      • effacer la liste de message

Menu principal

Les sections du menu principal sont:

  • Object:
    • il s'agit d'une réplique du menu de contexte de l'objet sélectionné tel qu'une classe ou un diagramme
    • il est seulement disponible lorsqu'un objet contenant un menu contextuel est sélectionné
    • le contenu du menu est automatiquement changé pour refléter le menu du contexte de la sélection
  • Search:
    • permet de chercher une chaîne de texte dans le code source, même à travers de multiples fichiers dans le projet
  • View:
    • utiliser ce menu pour cacher ou réafficher n'importe laquelle des fenêtres rapidement et facilement
    • il est possible maximiser n'importe laquelle des fenêtres afin de l'avoir en mode plein écran
  • Select:
    • permet de sélectionner différentes fenêtres ou plusieurs diagrammes ouverts
  • Options:
    • permet de configurer les paramètres de TogetherJ
  • Tools:
    • ce menu permet d'obtenir l'accès à différents modules systèmes tels que la génération de la documentation et l'importation/exportation de Rational Rose (un autre outil de modélisation)
    • les caractéristiques telles que import/export, compile-make-run pour les outils intégrés s'y trouvent également

Barre de tâches principale

  • Cette barre des tâches est une réplique d'un nombre de commandes utiles du menu principal

Barre d'états

Les cellules de la barre d'état, de gauche à droite sont:

  • Messages:
    • lorsqu'un icône d'enveloppe est présent, cela veut dire qu'il y a des messages dans la fenêtre de messages
  • Filtrage:
    • lorsqu'un icône de filtre est présent, cela veut dire certains éléments du diagramme sont cachés
    • certains éléments sont filtrés par défaut lors de l'installation, donc cette icône apparaîtra
    • vous pouvez visionner ou changer ces options sur la page View Management de Options dialog
  • Information générale:
    • affiche des informations du processus interne ou de l'information sur les diagrammes
  • Éditeur d'information:
    • les cellules restantes affichent de l'information sur la fenêtre d'édition
  • Mode insertion/réinscription
  • Ligne courante
  • Position du curseur sur la colonne
